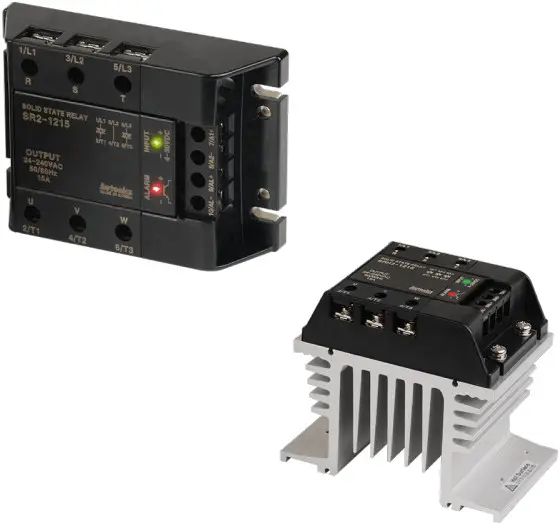

Características
- Dos tipos y tamaños de orificios de montaje
- Función de alarma (prevención de sobrecalentamiento)
: indicador de alarma (rojo), salida de desconexión, salida de alarma - Rigidez dieléctrica mejorada: 4000 V CA (algunos modelos son de 2500 V CA )
- Tensión de entrada nominal: 4 – 30 VCC , 24 VCA , 90 – 240 VCA
- Tensión de carga nominal: 24 – 240 V CA , 48 – 480 V CA
- Corriente de carga nominal: 15 A, 30 A, 40 A, 50 A, 75 A
- Alta eficiencia de disipación de calor con PCB de cerámica y disipador de calor integrado
- Modelos disponibles con encendido por cruce por cero y encendido aleatorio
- Indicador de entrada (verde)
Información de pedidos
Esto es solo una referencia, el producto real no admite todas las combinaciones.
Para seleccionar el modelo especificado, siga el sitio web de Autonics.
❶ Tipo
Sin marca: disipador de calor desmontable
H: disipador de calor integrado
❷ Número de la fase de control
2: 2 fases
3: 3 fases
❸ Voltaje de entrada nominal
1: 4 – 30 VCC 2: 24 VCA 4: 90 – 240 VCA ❹ Voltaje de carga nominal 2: 24 – 240 VCA 4: 48 – 480 VCA ❺ Corriente de carga nominal (carga resistiva) Número: corriente de carga nominal (unidad: A) ❻ Función Sin marca: encendido de cruce por cero R: encendido aleatorio Componentes del producto
- Producto
- Manual de instrucciones
Presupuesto
■ Entrada
■ Salida
| Rango de voltaje de carga nominal | 24 – 240 V CA rms (50/60 Hz) | ||||
| Rango de voltaje de carga admisible | 24 – 264 V CA rms, ∼(50/60 Hz) | ||||
| Corriente de carga nominal | Carga resistiva (AC-51)¹) | 15 brazos | 30 brazos | 50 brazos | 75 brazos |
| Corriente de carga mínima | 0,15 brazos | 0,2 brazos | 0,5 brazos | 0,5 brazos | |
| Corriente de sobretensión máxima de 1 ciclo (60 Hz) | 250 A | 400 A | 1000 A | 1000 A | |
| Corriente de sobretensión máxima no repetitiva (I2t, t = 8,3 ms) | 340 A² | 1000 A² | 4000 A² | 4000 A² | |
| Voltaje pico (no repetitivo) | 600 voltios | ||||
| Corriente de fuga (Ta = 25 °C) | ≤ 10 mArms (240 V CA/60 Hz) | ||||
| Caída de tensión de salida ON [Vpk] (corriente de carga máxima) | ≤ 1,6 V | ||||
| Estado estático apagado dv/dt | 500 V/s | ||||
| Rango de voltaje de carga nominal | 48 – 480 V CA rms (50/60 Hz) | |||||
| Rango de voltaje de carga admisible | 48 – 528 V CA rms (50/60 Hz) | |||||
Corriente de carga nominal | Carga resistiva (AC-51) `us | 15 brazos | 30 brazos | 40 brazos | 50 brazos | 75 brazos |
| Corriente de carga mínima | 0,5 brazos | |||||
| Corriente de sobretensión máxima de 1 ciclo (60 Hz) | 300 A | 500 A | 500 A | 1000 A | 1000 A | |
| Corriente máxima de sobretensión no repetitiva (Pt, t = 8,3 ms) | 350 A² | 1000 A² | 1000 A² | 4000 A² | 4000 A² | |
| Voltaje pico (no repetitivo) | 1200 V (encendido en cruce por cero), 1000 A (encendido aleatorio) | |||||
| Corriente de fuga (Ta = 25 °C) | ≤ 10 mArms (480 V CA/60 Hz) | |||||
| Riesgo de caída de tensión de salida ON) (corriente de carga máxima) | ≤ 1,6 V | |||||
| Estado estático apagado dv/dt | 500 V/s | |||||
01) AC-51 es una categoría de utilización según IEC60947-4-3.
- La función de prevención de sobrecalentamiento es cuando la temperatura interna del SSR se sobrecalienta, la salida de carga se corta para evitar daños internos al dispositivo y también se encienden el indicador de alarma y la salida de alarma.
■ Especificaciones generales
- Consulte la ‘Curva de reducción de potencia del SSR’ en el manual del producto porque la capacidad de la corriente de carga nominal varía según la temperatura ambiente.
- Conecte el cable que cumpla con la capacidad de la corriente de carga al terminal de salida.
| Peso (embalaje) | |||
| Tipo disipador de calor desmontable | ≈, 275 gramos (≈ 365 gramos) | ||
| Tipo de disipador de calor integrado | 15 /30 | /40A | ≈, 686 g (≈1896 g) |
| 50 A | ≈ 1268 gramos (≈ 1508 gramos) | ||
| 75 A | ≈ 2064 g (≈ 2354 g) | ||
Dimensiones
- Unidad: mm. Para ver los dibujos detallados, consulte el sitio web de Autonics.
A Indicador de entrada (verde)
B Indicador de alarma (rojo) - Al instalar en el panel, apriete el tornillo tipo disipador de calor desmontable con un torque de 2,5 a 3 N m, en el caso del tornillo tipo disipador de calor integrado, el torque de apriete es de 1,35 N m.
■ Tipo disipador de calor desmontable
■ Recorte del panel
■ Orificio de montaje del ventilador de refrigeración
Curva de reducción de potencia del SSR
- El disipador de calor de las curvas está dedicado al SRH2/SRH3.
- Instalar la Serie SR2 / SR3 en la placa metálica (mín. 130 × 120 mm).
- Tenga en cuenta que la temperatura ambiente y la curva de reducción son diferentes según el voltaje de entrada nominal cuando se utiliza el producto.
Al instalar varios relés de estado sólido, asegúrese de dejar espacio entre ellos para que se pueda disipar el calor. Al instalar los relés de estado sólido en forma horizontal (parte de entrada y parte de salida a la misma altura), asegúrese de suministrar menos del 50 % de la corriente de carga nominal.- Las curvas de reducción de potencia del SSR obtuvieron la aprobación de la autoridad de certificación UL.
