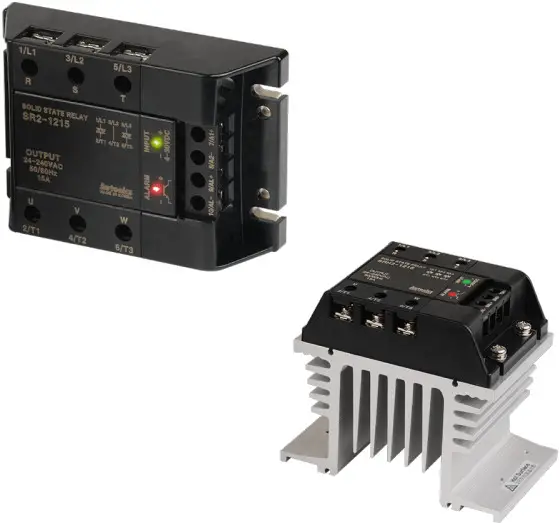

Caratteristiche
- Due tipi e dimensioni di fori di montaggio
- Funzione di allarme (prevenzione del surriscaldamento)
: indicatore di allarme (rosso), disconnessione dell’uscita, uscita di allarme - Rigidità dielettrica migliorata: 4.000 V CA (alcuni modelli sono da 2.500 V CA)
- Tensione di ingresso nominale: 4 – 30 VDC , 24 VAC , 90 – 240 VAC
- Tensione di carico nominale: 24 – 240 VAC , 48 – 480 VAC
- Corrente di carico nominale: 15 A, 30 A, 40 A, 50 A, 75 A
- Elevata efficienza di dissipazione del calore con PCB in ceramica e dissipatore di calore integrato
- Disponibili modelli con accensione a zero cross/accensione casuale
- Indicatore di ingresso (verde)
Informazioni per l’ordinazione
Questo è solo per riferimento, il prodotto effettivo non supporta tutte le combinazioni.
Per selezionare il modello specificato, seguire il sito Web Autonics.
❶ Tipo
Nessun marchio: dissipatore di calore staccabile
H: dissipatore di calore integrato
❷ Numero della fase di controllo
2: 2 fasi
3: 3 fasi
❸ Tensione di ingresso nominale
1: 4 – 30 VDC 2: 24 VAC 4: 90 – 240 VAC ❹ Tensione di carico nominale 2: 24 – 240 VAC 4: 48 – 480 VAC ❺ Corrente di carico nominale (carico resistivo) Numero: corrente di carico nominale (unità: A) ❻ Funzione Nessun marchio: accensione a passaggio per lo zero R: accensione casuale Componenti del prodotto
- Prodotto
- Manuale di istruzioni
Specifiche
■ Ingresso
■ Uscita
| Intervallo di tensione di carico nominale | 24 – 240 VACrms-,- (50/60 Hz) | ||||
| Intervallo di tensione di carico ammissibile | 24 – 264 VACrms,∼(50/60 Hz) | ||||
| Corrente di carico nominale | Carico resistivo (AC-51)¹) | 15 braccia | 30 braccia | 50 braccia | 75 armi |
| Corrente di carico minima | 0,15 braccia | 0,2 braccia | 0,5 braccia | 0,5 braccia | |
| Corrente di picco max. 1 ciclo (60 Hz) | 250 A | 400 A | 1000 A | 1000 A | |
| Corrente di picco non ripetitiva massima (I2t, t = 8,3 ms) | 340 A² | 1000 A² | 4000 A² | 4000 A² | |
| Tensione di picco (non ripetitiva) | 600 Volt | ||||
| Corrente di dispersione (Ta = 25 °C) | ≤ 10 mArms (240 V CA—/60 Hz) | ||||
| Caduta di tensione in uscita [Vpk] (corrente di carico massima) | ≤ 1,6 V | ||||
| Stato statico spento dv/dt | 500 V/s | ||||
| Intervallo di tensione di carico nominale | 48 – 480 VACrms– (50/60 Hz) | |||||
| Intervallo di tensione di carico ammissibile | 48 – 528 VACrms- (50/60 Hz) | |||||
Corrente di carico nominale | Carico resistivo (AC-51) `us | 15 braccia | 30 braccia | 40 braccia | 50 braccia | 75 armi |
| Corrente di carico minima | 0,5 braccia | |||||
| Corrente di picco max. 1 ciclo (60 Hz) | 300 A | 500 A | 500 A | 1000 A | 1000 A | |
| Corrente di picco non ripetitiva massima (Pt, t = 8,3 ms) | 350A² | 1000 A² | 1000A² | 4000 A² | 4000 A² | |
| Tensione di picco (non ripetitiva) | 1200 V (accensione a passaggio per lo zero), 1000 A (accensione casuale) | |||||
| Corrente di dispersione (Ta = 25 °C) | ≤ 10 mArms (480 V CA-/60 Hz) | |||||
| Caduta di tensione in uscita (rischio) (corrente di carico massima) | ≤ 1,6 V | |||||
| Stato statico spento dv/dt | 500 V/s | |||||
01) AC-51 è la categoria di utilizzo secondo IEC60947-4-3.
- La funzione di prevenzione del surriscaldamento interviene quando la temperatura interna dell’SSR è surriscaldata: l’uscita del carico viene interrotta per evitare danni al dispositivo interno e anche l’indicatore di allarme e l’uscita di allarme si attivano.
■ Specifiche generali
- Fare riferimento alla “Curva di derating SSR” nel manuale del prodotto perché la capacità della corrente di carico nominale varia a seconda della temperatura ambiente.
- Collegare il filo di capacità adeguata alla corrente di carico al terminale di uscita.
| Peso (confezionato) | |||
| Tipo di dissipatore di calore staccabile | circa 275 g (circa 365 g) | ||
| Tipo di dissipatore di calore integrato | 15/30 | /40A | ≈, 686g(≈1896g) |
| 50 A | circa 1268 grammi (circa 1508 grammi) | ||
| 75 Un | circa 2064 grammi (circa 2354 grammi) | ||
Dimensioni
- Unità: mm, Per i disegni dettagliati, seguire il sito Web Autonics.
A Indicatore di input (verde)
B Indicatore di allarme (rosso) - Durante l’installazione sul pannello, serrare la vite del tipo dissipatore di calore rimovibile con una coppia di serraggio da 2,5 a 3 N m; nel caso della vite del tipo dissipatore di calore integrato, la coppia di serraggio è di 1,35 N m.
■ Tipo di dissipatore di calore staccabile
■ Ritaglio del pannello
■ Foro di montaggio della ventola di raffreddamento
Curva di derating SSR
- Il dissipatore di calore delle curve è dedicato alle SRH2/SRH3.
- Installare la serie SR2 / SR3 sulla piastra metallica (min. 130 × 120 mm).
- Tenere presente che la temperatura ambiente e la curva di derating sono diverse dalla tensione di ingresso nominale quando si utilizza il prodotto.
Quando si installano più SSR, assicurarsi di lasciare spazio tra gli SSR per la radiazione termica. Quando si installano gli SSR orizzontalmente (parte di ingresso e parte di uscita alla stessa altezza), assicurarsi di fornire meno del 50% della corrente di carico nominale.- Le curve di derating SSR hanno ottenuto l’approvazione dall’autorità di certificazione UL.
