Содержание

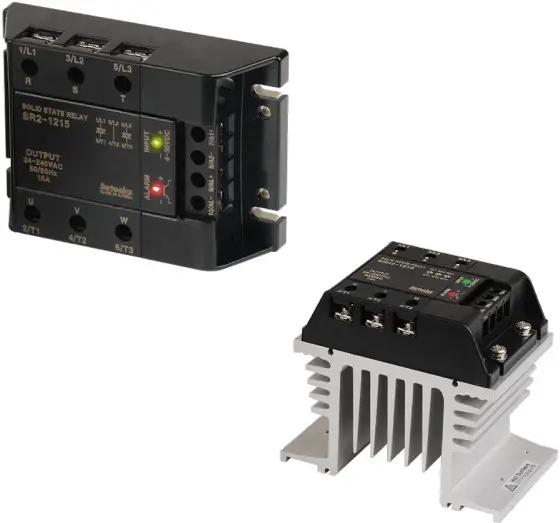

Функции
- Два типа и размера монтажных отверстий
- Функция сигнализации (предотвращение перегрева)
: индикатор сигнализации (красный), отключение выхода, выход сигнализации - Улучшенная диэлектрическая прочность: 4000 В переменного тока (некоторые модели рассчитаны на 2500 В переменного тока)
- Номинальное входное напряжение: 4 – 30 В постоянного тока , 24 В переменного тока , 90 – 240 В переменного тока
- Номинальное напряжение нагрузки: 24 – 240 В переменного тока , 48 – 480 В переменного тока
- Номинальный ток нагрузки: 15 А, 30 А, 40 А, 50 А, 75 А
- Высокая эффективность рассеивания тепла благодаря керамической печатной плате и встроенному радиатору
- Доступны модели с включением при пересечении нуля/случайным включением
- Индикатор входа (зеленый)
Информация о заказе
Это только для справки, фактический продукт не поддерживает все комбинации.
Для выбора указанной модели перейдите на сайт Autonics.
❶ Тип
Без маркировки: съемный радиатор
H: встроенный радиатор
❷ Номер фазы управления
2: 2-фазный
3: 3-фазный
❸ Номинальное входное напряжение
1: 4 – 30 В постоянного тока 2: 24 В переменного тока 4: 90 – 240 В переменного тока ❹ Номинальное напряжение нагрузки 2: 24 – 240 В переменного тока 4: 48 – 480 В переменного тока ❺ Номинальный ток нагрузки (резистивная нагрузка) Номер: номинальный ток нагрузки (единица измерения: А) ❻ Функция Без маркировки: включение при переходе через ноль R: случайное включение Компоненты продукта
- Продукт
- Инструкция по эксплуатации
Технические характеристики
■ Ввод
■ Выходные данные
| Диапазон номинального напряжения нагрузки | 24 – 240 В переменного тока (среднеквадратичное значение) (50/60 Гц) | ||||
| Допустимый диапазон напряжения нагрузки | 24 – 264 В переменного тока, ∼(50/60 Гц) | ||||
| Номинальный ток нагрузки | Резистивная нагрузка (AC-51)¹) | 15 Оружие | 30 Оружие | 50 Оружие | 75 Оружие |
| Мин. ток нагрузки | 0.15 Оружие | 0.2 Оружие | 0,5 руки | 0,5 руки | |
| Макс. 1 цикл импульсного тока (60 Гц) | 250 А | 400 А | 1000 А | 1000 А | |
| Макс. неповторяющийся импульсный ток (I2t, t = 8,3 мс) | 340 А²с | 1000 А²с | 4000 А²с | 4000 А²с | |
| Пиковое напряжение (неповторяющееся) | 600 В | ||||
| Ток утечки (Ta = 25 °C) | ≤ 10 мА (среднеквадратичное значение) (240 В переменного тока —/60 Гц) | ||||
| Падение выходного напряжения [Впик] (макс. ток нагрузки) | ≤ 1,6 В | ||||
| Статическое выключенное состояние dv/dt | 500 В/пс | ||||
| Диапазон номинального напряжения нагрузки | 48 – 480 В переменного тока (среднеквадратичное значение) (50/60 Гц) | |||||
| Допустимый диапазон напряжения нагрузки | 48 – 528 В переменного тока (среднеквадратичное значение) (50/60 Гц) | |||||
| Номинальный ток нагрузки | Резистивная нагрузка (AC-51) `us | 15 Оружие | 30 Оружие | 40 Оружие | 50 Оружие | 75 Оружие |
| Мин. ток нагрузки | 0,5 руки | |||||
| Макс. 1 цикл импульсного тока (60 Гц) | 300 А | 500 А | 500 А | 1000 А | 1000 А | |
| Макс. неповторяющийся импульсный ток (Pt, t = 8,3 мс) | 350А²с | 1000 А²с | 1000А²с | 4000 А²с | 4000 А²с | |
| Пиковое напряжение (неповторяющееся) | 1200 В (включение при пересечении нуля), 1000 А (случайное включение) | |||||
| Ток утечки (Ta = 25 °C) | ≤ 10 мА (среднеквадратичное значение) (480 В переменного тока/60 Гц) | |||||
| Падение выходного напряжения (риск) (макс. ток нагрузки) | ≤ 1,6 В | |||||
| Статическое выключенное состояние dv/dt | 500 В/пс | |||||
01) AC-51 — категория применения по IEC60947-4-3.
- Функция защиты от перегрева срабатывает при перегреве внутреннего твердотельного реле, выходная нагрузка отключается для предотвращения повреждения внутреннего устройства, а также включаются индикатор тревоги и выход тревоги.
■ Общие характеристики
- См. «Кривую снижения номинальных характеристик твердотельного реле» в руководстве по эксплуатации, поскольку номинальный ток нагрузки зависит от температуры окружающей среды.
- Подключите провод, соответствующий току нагрузки, к выходной клемме.
| Вес (в упаковке) | |||
| Тип радиатора съемный | ≈, 275 g (≈ 365 g) | ||
| Тип интегрированного радиатора | 15/30 | /40А | ≈, 686г(≈1896г) |
| 50 А | ≈ 1268 g (≈ 1508 g) | ||
| 75 А | ≈ 2064 g (≈ 2354 g) | ||
Размеры
- Единица измерения: мм. Подробные чертежи см. на сайте Autonics.
A Индикатор входа (зеленый)
B Индикатор тревоги (красный) - При установке на панель затяните винт съемного радиатора с моментом затяжки 2,5–3 Н·м, в случае винта встроенного радиатора момент затяжки должен составлять 1,35 Н·м.
■ Съемный радиатор
■ Вырез в панели
■ Отверстие для крепления вентилятора охлаждения
Кривая снижения номинальных характеристик SSR
- Радиатор кривых предназначен для SRH2/SRH3.
- Установите серию SR2 / SR3 на металлическую пластину (мин. 130 × 120 мм).
- Помните, что температура окружающей среды и кривая снижения номинальных характеристик различаются в зависимости от номинального входного напряжения при использовании изделия.
При установке нескольких SSR обязательно оставляйте пространство между SSR для теплового излучения. При горизонтальной установке SSR (входная и выходная части на одной высоте) обязательно подавайте менее 50% номинального тока нагрузки.- Кривые снижения номинальных характеристик твердотельных реле получили одобрение сертификационного органа UL.
