Merkmale
- Zwei Arten und Größen von Montagelöchern
- Alarmfunktion (Überhitzungsschutz)
: Alarmanzeige (rot), Trennausgang, Alarmausgang - Verbesserte Durchschlagsfestigkeit: 4.000 VAC (einige Modelle sind 2.500 VAC )
- Nenneingangsspannung: 4 – 30 VDC , 24 VAC , 90 – 240 VAC
- Nennlastspannung: 24 – 240 VAC , 48 – 480 VAC
- Nennlaststrom: 15 A, 30 A, 40 A, 50 A, 75 A
- Hohe Wärmeableitungseffizienz mit Keramik-PCB und integriertem Kühlkörper
- Modelle mit Nulldurchgangseinschaltung/Zufallseinschaltung verfügbar
- Eingangsanzeige (grün)
Bestellinformationen
Dies dient nur als Referenz. Das tatsächliche Produkt unterstützt nicht alle Kombinationen.
Um das angegebene Modell auszuwählen, folgen Sie der Autonics-Website.
❶ Typ

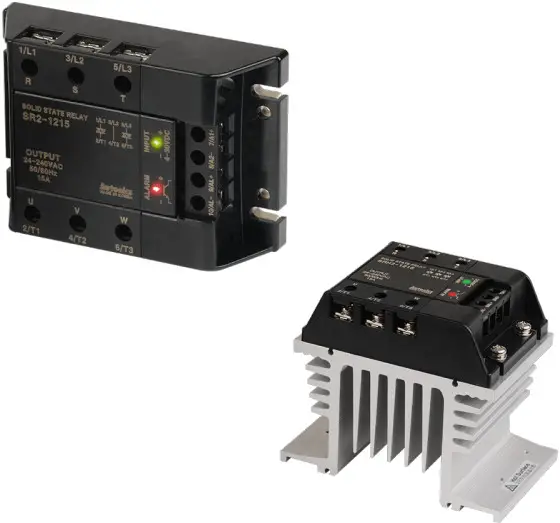

Keine Markierung: abnehmbarer Kühlkörper
H: integrierter Kühlkörper
❷ Nummer der Steuerphasen
2: 2-phasig
3: 3-phasig
❸ Nenneingangsspannung
1: 4 – 30 VDC 2: 24 VAC 4: 90 – 240 VAC ❹ Nennlastspannung 2: 24 – 240 VAC 4: 48 – 480 VAC ❺ Nennlaststrom (ohmsche Last) Nummer: Nennlaststrom (Einheit: A) ❻ Funktion Keine Markierung: Einschalten bei Nulldurchgang R: Zufälliges Einschalten Produktkomponenten
- Produkt
- Bedienungsanleitung
Technische Daten
■ Eingabe
■ Ausgabe
| Nennlastspannungsbereich | 24 – 240 VACrms-,- (50/60 Hz) | ||||
| Zulässiger Lastspannungsbereich | 24 – 264 VACeff,∼(50/60 Hz) | ||||
| Nennlaststrom | Ohmsche Last (AC-51)¹) | 15 Arme | 30 Arme | 50 Arme | 75 Arme |
| Min. Laststrom | 0,15 Arm | 0,2 Arme | 0,5 Arm | 0,5 Arm | |
| Max. 1 Zyklus Stoßstrom (60 Hz) | 250 A | 400 A | 1000 A | 1000 A | |
| Max. einmaliger Stoßstrom (I2t, t = 8,3 ms) | 340 A² | 1000 A²s | 4000 A²s | 4000 A²s | |
| Spitzenspannung (nicht wiederkehrend) | 600 V | ||||
| Leckstrom (Ta = 25 °C) | ≤ 10 mAeff (240 V Wechselstrom –/60 Hz) | ||||
| Ausgang EIN Spannungsabfall [Vpk] (max. Laststrom) | ≤ 1,6 V | ||||
| Statischer Aus-Zustand dv/dt | 500 V/ps | ||||
| Nennlastspannungsbereich | 48 – 480 VACeff– (50/60 Hz) | |||||
| Zulässiger Lastspannungsbereich | 48 – 528 VACrms- (50/60 Hz) | |||||
| Nennlaststrom | Ohmsche Last (AC-51) `us | 15 Arme | 30 Arme | 40 Arme | 50 Arme | 75 Arme |
| Min. Laststrom | 0,5 Arm | |||||
| Max. 1 Zyklus Stoßstrom (60 Hz) | 300 A | 500 A | 500 A | 1000 A | 1000 A | |
| Max. einmaliger Stoßstrom (Pt, t = 8,3 ms) | 350 µA² | 1000 A²s | 1000 A²s | 4000 A²s | 4000 A²s | |
| Spitzenspannung (nicht wiederkehrend) | 1200 V (Nulldurchgangseinschaltung), 1000 A (zufällige Einschaltung) | |||||
| Leckstrom (Ta = 25 °C) | ≤ 10 mAeff (480 VAC-/60 Hz) | |||||
| Ausgang EIN Spannungsabfall (Risiko) (max. Laststrom) | ≤ 1,6 V | |||||
| Statischer Aus-Zustand dv/dt | 500 V/ps | |||||
01) AC-51 ist die Nutzungskategorie gemäß IEC60947-4-3.
- Die Überhitzungsschutzfunktion sorgt dafür, dass bei einer Überhitzung der internen SSR-Temperatur der Lastausgang abgeschaltet wird, um interne Geräteschäden zu verhindern. Zudem werden die Alarmanzeige und der Alarmausgang eingeschaltet.
■ Allgemeine Spezifikationen
- Beachten Sie die „SSR-Derating-Kurve“ im Produkthandbuch, da die Kapazität des Nennlaststroms je nach Umgebungstemperatur unterschiedlich ist.
- Schließen Sie das Kabel, das der Kapazität des Laststroms entspricht, an die Ausgangsklemme an.
| Gewicht (verpackt) | |||
| Abnehmbarer Kühlkörpertyp | ≈, 275 g (≈ 365 g) | ||
| Integrierter Kühlkörpertyp | 15 / 30 Jahre | /40A | ≈, 686 g (≈1896 g) |
| 50 A | ≈ 1268 g (≈ 1508 g) | ||
| 75 A | ≈ 2064 g (≈ 2354 g) | ||
Maße
- Einheit: mm, Detaillierte Zeichnungen finden Sie auf der Autonics-Website.
A Eingangsanzeige (grün)
B Alarmanzeige (rot) - Ziehen Sie bei der Montage an der Blende die abnehmbare Kühlkörperschraube mit einem Drehmoment von 2,5 bis 3 Nm fest, bei der integrierten Kühlkörperschraube beträgt das Anzugsdrehmoment 1,35 Nm.
■ Abnehmbarer Kühlkörpertyp
■ Schalttafelausschnitt
■ Montageloch für Kühllüfter
SSR-Derating-Kurve
- Der Kühlkörper der Kurven ist für SRH2/SRH3 vorgesehen.
- Installieren Sie die SR2-/SR3-Serie auf der Metallplatte (mindestens 130 × 120 mm).
- Beachten Sie, dass sich die Umgebungstemperatur und die Derating-Kurve beim Einsatz des Produkts je nach Nenn-Eingangsspannung unterscheiden können.
Achten Sie beim Einbau mehrerer Halbleiterrelais darauf, dass zwischen den Halbleiterrelais genügend Platz bleibt, damit die Wärmestrahlung nicht beeinträchtigt wird. Achten Sie beim horizontalen Einbau der Halbleiterrelais (Eingangs- und Ausgangsteil auf gleicher Höhe) darauf, dass weniger als 50 % des Nennlaststroms zugeführt werden.- Die SSR-Deratingkurven erhielten die Genehmigung der UL-Zertifizierungsstelle.
