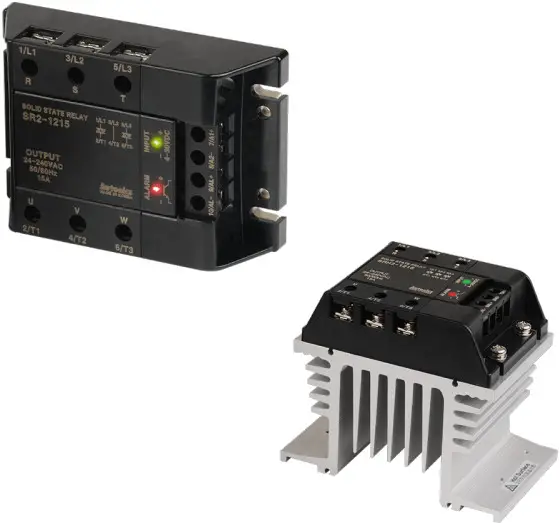

Caractéristiques
- Deux types et tailles de trous de montage
- Fonction d’alarme (prévention de surchauffe)
: indicateur d’alarme (rouge), sortie de déconnexion, sortie d’alarme - Rigidité diélectrique améliorée : 4 000 VCA (certains modèles sont de 2 500 VCA)
- Tension d’entrée nominale : 4 – 30 VDC , 24 VAC , 90 – 240 VAC
- Tension de charge nominale : 24 – 240 VCA , 48 – 480 VCA
- Courant de charge nominal : 15 A, 30 A, 40 A, 50 A, 75 A
- Efficacité de dissipation thermique élevée avec PCB en céramique et dissipateur thermique intégré
- Modèles à allumage par passage à zéro/allumage aléatoire disponibles
- Indicateur d’entrée (vert)
Informations de commande
Ceci est uniquement à titre de référence, le produit réel ne prend pas en charge toutes les combinaisons.
Pour sélectionner le modèle spécifié, suivez le site Web Autonics.
❶ Type
Pas de marquage : dissipateur thermique amovible
H : dissipateur thermique intégré
❷ Nombre de phases de commande
2 : 2 phases
3 : 3 phases
❸ Tension d’entrée nominale
1 : 4 – 30 VDC 2 : 24 VAC 4 : 90 – 240 VAC ❹ Tension de charge nominale 2 : 24 – 240 VAC 4 : 48 – 480 VAC ❺ Courant de charge nominal (charge résistive) Nombre : courant de charge nominal (unité : A) ❻ Fonction Pas de marquage : mise en marche au passage à zéro R : mise en marche aléatoire Composants du produit
- Produit
- Manuel d’instructions
Caractéristiques
■ Entrée
■ Sortie
| Plage de tension de charge nominale | 24 – 240 VCArms-,- (50/60 Hz) | ||||
| Plage de tension de charge admissible | 24 – 264 VCArms,∼(50/60 Hz) | ||||
| Courant de charge nominal | Charge résistive (AC-51)¹) | 15 bras | 30 bras | 50 bras | 75 bras |
| Courant de charge minimal | 0,15 bras | 0,2 bras | 0,5 bras | 0,5 bras | |
| Courant de surtension max. 1 cycle (60 Hz) | 250 A | 400 A | 1000 A | 1000 A | |
| Courant de surtension non répétitif max. (I2t, t = 8,3 ms) | 340 A² | 1000 A² | 4000 A² | 4000 A² | |
| Tension de crête (non répétitive) | 600 V | ||||
| Courant de fuite (Ta = 25 °C) | ≤ 10 mArms (240 VCA – 60 Hz) | ||||
| Chute de tension de sortie ON [Vpk] (courant de charge max.) | ≤ 1,6 V | ||||
| État statique désactivé dv/dt | 500 V/s | ||||
| Plage de tension de charge nominale | 48 – 480 VCArms– (50/60 Hz) | |||||
| Plage de tension de charge admissible | 48 – 528 VCArms (50/60 Hz) | |||||
| Courant de charge nominal | Charge résistive (AC-51) `us | 15 bras | 30 bras | 40 bras | 50 bras | 75 bras |
| Courant de charge minimal | 0,5 bras | |||||
| Courant de surtension max. 1 cycle (60 Hz) | 300 A | 500 A | 500 A | 1000 A | 1000 A | |
| Courant de surtension non répétitif max. (Pt, t = 8,3 ms) | 350A² | 1000 A² | 1000A² | 4000 A² | 4000 A² | |
| Tension de crête (non répétitive) | 1200 V (mise en marche au passage à zéro), 1000 A (mise en marche aléatoire) | |||||
| Courant de fuite (Ta = 25 °C) | ≤ 10 mArms (480 VCA-/60 Hz) | |||||
| Risque de chute de tension de sortie ON) (courant de charge max.) | ≤ 1,6 V | |||||
| État statique désactivé dv/dt | 500 V/s | |||||
01) AC-51 est la catégorie d’utilisation selon la norme IEC60947-4-3.
- La fonction de prévention de surchauffe se produit lorsque la température interne du SSR est surchauffée, la sortie de charge est coupée pour éviter d’endommager l’appareil interne et également l’indicateur d’alarme et la sortie d’alarme s’allument.
■ Spécifications générales
- Reportez-vous à la « Courbe de déclassement SSR » dans le manuel du produit car la capacité du courant de charge nominal diffère en fonction de la température ambiante.
- Connectez le fil correspondant à la capacité du courant de charge à la borne de sortie.
| Poids (emballé) | |||
| Type de dissipateur thermique amovible | ≈, 275 g (≈ 365 g) | ||
| Type de dissipateur thermique intégré | 15 /30 | /40A | ≈, 686g (≈1896g) |
| 50 A | ≈ 1268 g (≈ 1508 g) | ||
| 75 A | ≈ 2064 g (≈ 2354 g) | ||
Dimensions
- Unité : mm, Pour les dessins détaillés, consultez le site Web d’Autonics.
A Indicateur d’entrée (vert)
B Indicateur d’alarme (rouge) - Lors de l’installation sur le panneau, serrez la vis de type dissipateur thermique amovible avec un couple de 2,5 à 3 N m, dans le cas de la vis de type dissipateur thermique intégré, le couple de serrage est de 1,35 N m.
■ Type de dissipateur thermique amovible
■ Découpe du panneau
■ Trou de montage du ventilateur de refroidissement
Courbe de déclassement du SSR
- Le dissipateur thermique des courbes est dédié au SRH2/SRH3.
- Installer la série SR2 / SR3 sur la plaque métallique (min. 130 × 120 mm).
- Veuillez noter que la température ambiante et la courbe de déclassement sont différentes en fonction de la tension d’entrée nominale lors de l’utilisation du produit.
Lors de l’installation de plusieurs relais statiques, veillez à laisser un espace entre les relais statiques pour le rayonnement thermique. Lors de l’installation de relais statiques horizontalement (partie d’entrée et partie de sortie à la même hauteur), veillez à fournir moins de 50 % du courant de charge nominal.- Les courbes de déclassement SSR ont obtenu l’approbation de l’autorité de certification UL.
