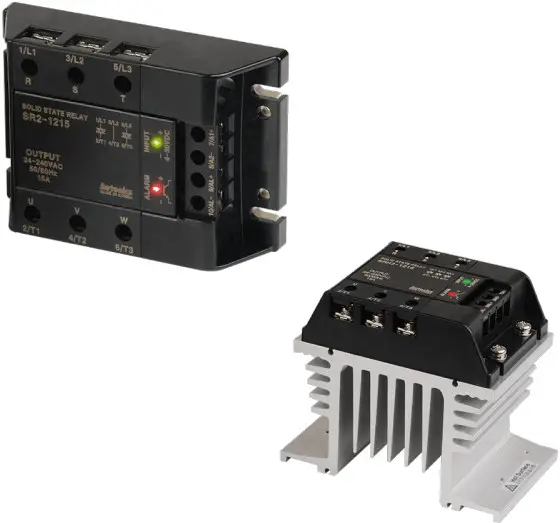

Cechy
- Dwa rodzaje i rozmiary otworów montażowych
- Funkcja alarmu (zabezpieczenie przed przegrzaniem)
: wskaźnik alarmu (czerwony), wyjście rozłączenia, wyjście alarmu - Zwiększona wytrzymałość dielektryczna: 4000 VAC (niektóre modele mają 2500 VAC )
- Napięcie wejściowe znamionowe: 4 – 30 VDC , 24 VAC , 90 – 240 VAC
- Napięcie znamionowe obciążenia: 24 – 240 VAC , 48 – 480 VAC
- Prąd znamionowy obciążenia: 15 A, 30 A, 40 A, 50 A, 75 A
- Wysoka wydajność odprowadzania ciepła dzięki ceramicznej płytce PCB i zintegrowanemu radiatorowi
- Dostępne modele z włączeniem przy zerowym przejściu/losowym włączeniem
- Wskaźnik wejściowy (zielony)
Informacje o zamówieniu
To tylko dla odniesienia, rzeczywisty produkt nie obsługuje wszystkich kombinacji.
Aby wybrać określony model, skorzystaj ze strony internetowej Autonics.
❶ Typ
Brak oznaczenia: odłączany radiator
H: zintegrowany radiator
❷ Liczba faz sterujących
2: 2-fazowe
3: 3-fazowe
❸ Znamionowe napięcie wejściowe
1: 4 – 30 VDC 2: 24 VAC 4: 90 – 240 VAC ❹ Znamionowe napięcie obciążenia 2: 24 – 240 VAC 4: 48 – 480 VAC ❺ Znamionowy prąd obciążenia (obciążenie rezystancyjne) Liczba: znamionowy prąd obciążenia (jednostka: A) ❻ Funkcja Brak oznaczenia: włączanie przez zero R: włączanie losowe Składniki produktu
- Produkt
- Instrukcja obsługi
Specyfikacje
■ Wejście
■ Wyjście
| Zakres znamionowego napięcia obciążenia | 24 – 240 VACrms-,- (50/60 Hz) | ||||
| Dopuszczalny zakres napięcia obciążenia | 24 – 264 VACrms, ∼(50/60 Hz) | ||||
| Prąd znamionowy obciążenia | Obciążenie rezystancyjne (AC-51)¹) | 15 ramion | 30 ramion | 50 ramion | 75 ramion |
| Min. prąd obciążenia | 0,15 Ramiona | 0,2 Ramiona | 0,5 Ramiona | 0,5 Ramiona | |
| Maksymalny prąd udarowy 1 cyklu (60 Hz) | 250 A | 400 A | 1000 A | 1000 A | |
| Maksymalny jednorazowy prąd udarowy (I2t, t = 8,3 ms) | 340 A² | 1000 A² | 4000 A² | 4000 A² | |
| Napięcie szczytowe (niepowtarzalne) | 600 V | ||||
| Prąd upływu (Ta = 25 °C) | ≤ 10 mArms (240 V AC —/60 Hz) | ||||
| Spadek napięcia na wyjściu WŁ [Vpk] (maks. prąd obciążenia) | ≤ 1,6 V | ||||
| Statyczny stan wyłączony dv/dt | 500 V/s | ||||
| Zakres znamionowego napięcia obciążenia | 48 – 480 VACrms– (50/60 Hz) | |||||
| Dopuszczalny zakres napięcia obciążenia | 48 – 528 VACrms- (50/60 Hz) | |||||
| Prąd znamionowy obciążenia | Obciążenie rezystancyjne (AC-51) `us | 15 ramion | 30 ramion | 40 ramion | 50 ramion | 75 ramion |
| Min. prąd obciążenia | 0,5 Ramiona | |||||
| Maksymalny prąd udarowy 1 cyklu (60 Hz) | 300 A | 500 A | 500 A | 1000 A | 1000 A | |
| Maksymalny jednorazowy prąd udarowy (Pt, t = 8,3 ms) | 350A² | 1000 A² | 1000A² | 4000 A² | 4000 A² | |
| Napięcie szczytowe (niepowtarzalne) | 1200 V (włączanie przez zero), 1000 A (włączanie losowe) | |||||
| Prąd upływu (Ta = 25 °C) | ≤ 10 mArms (480 V AC-/60 Hz) | |||||
| Spadek napięcia na wyjściu (ryzyko) (maks. prąd obciążenia) | ≤ 1,6 V | |||||
| Statyczny stan wyłączony dv/dt | 500 V/s | |||||
01) AC-51 to kategoria użytkowania określona w normie IEC60947-4-3.
- Funkcja zapobiegania przegrzaniu działa w przypadku przegrzania wewnętrznej temperatury przekaźnika SSR, wyjście obciążenia zostaje odcięte, aby zapobiec uszkodzeniu urządzenia wewnętrznego, a także włącza się wskaźnik alarmu i wyjście alarmu.
■ Specyfikacje ogólne
- Należy zapoznać się z „Krzywa obniżania mocy przekaźnika SSR” w instrukcji obsługi produktu, ponieważ znamionowy prąd obciążenia różni się w zależności od temperatury otoczenia.
- Podłącz przewód o wydajności prądu obciążenia do zacisku wyjściowego.
| Waga (w opakowaniu) | |||
| Typ radiatora odłączanego | ≈ 275 gramów (≈ 365 gramów) | ||
| Zintegrowany typ radiatora | 15 /30 | /40A | ≈, 686g(≈1896g) |
| 50 A | ≈ 1268 gramów (≈ 1508 gramów) | ||
| 75 lat | ≈ 2064 gramów (≈ 2354 gramów) | ||
Wymiary
- Jednostka: mm, Aby zobaczyć szczegółowe rysunki, odwiedź stronę internetową Autonics.
A Wskaźnik wejściowy (zielony)
B Wskaźnik alarmu (czerwony) - Podczas montażu na panelu należy dokręcić śrubę z radiatorem wyjmowalnym momentem obrotowym 2,5 do 3 N·m, a w przypadku śruby z radiatorem zintegrowanym moment dokręcania wynosi 1,35 N·m.
■ Typ radiatora odłączanego
■ Wycięcie panelu
■ Otwór montażowy wentylatora chłodzącego
Krzywa obniżania wartości znamionowej SSR
- Radiator zakrzywiony jest dedykowany do SRH2/SRH3.
- Zamontuj serię SR2 / SR3 na płycie metalowej (min. 130 × 120 mm).
- Należy pamiętać, że temperatura otoczenia i krzywa obniżania mocy różnią się w zależności od znamionowego napięcia wejściowego podczas korzystania z produktu.
Podczas instalowania wielu SSR-ów, pamiętaj o zachowaniu odstępu między SSR-ami w celu zapewnienia promieniowania cieplnego. Podczas instalowania SSR-ów poziomo (część wejściowa i część wyjściowa na tej samej wysokości), upewnij się, że dostarczasz mniej niż 50% znamionowego prądu obciążenia.- Krzywe obniżania mocy SSR uzyskały aprobatę jednostki certyfikującej UL.
